    RD-Y(St)Y

    RD-Y(St)Y

    Karta produktu do pobrania

    Pobierz

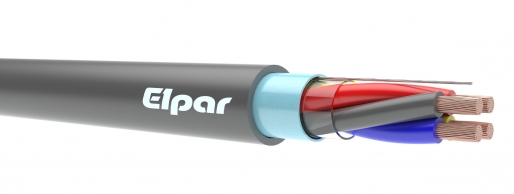

    Kabel do przesyłu danych w izolacji polwinitowej (Y) i w powłoce polwinitowej (Y), o wspólnym ekranie elektrostatycznym (St).

    BUDOWA:

    Żyły

    miedziane wielodrutowe kl. 2, wg PN-EN 60228

    Izolacja

    specjalna polwinitowa  PVC

    Kolory izolacji

    para nr 1 :niebieska-czerwona

    para nr 2: szara-żółta

    para nr 3: zielono-brązowa

    para nr 4: biała-czarna

    Ośrodek

    żyły skręcone w pary, pary skręcona w pęczki (cztery pary tworzą pęczek), pęczki owinięte taśmą z nadrukowanym numerem w celu identyfikacji, pęczki warstwowo skręcone w ośrodek owinięty taśmą poliestrową

    Ekran

    w postaci obwoju z taśmy poliestrowej pokrytej warstwą aluminium, pod ekranem żyła uziemiająca o przekroju 0,5mm2

    Powłoka

    specjalna polwinitowa, nierozprzestrzeniająca płomienia, kolor szary

    Temperatura pracy

    dla instalacji stałych:  od -30⁰C do +70⁰C

    dla instalacji ruchomych: od -5⁰C do +70⁰C

    Promień gięcia

    7,5 x średnica kabla

    Zastosowanie

    kabel do przesyłania sygnałów analogowych i cyfrowych w paśmie do 10kHz, budowa kabla zapewnia dobrą tłumienność przenikową, kable przeznaczone do przesyłania sygnałów cyfrowych z pręd­kością do 200Kbit/s, kable nadają się  układania wewnątrz budynków oraz do połączeń ruchomych wewnątrz budynków

    Parametry techniczne

    rezystancja pętli żył w temperaturze 20°C - 73,6 Ω/km

    pojemność skuteczna: <100 nF/km

    (przy liczbie par ≥ 4 może być o 20% większa)

    asymetria pojemności: <200 pF/100m

    impedancja:

    przy 1kHz 370 Ω

    przy 10kHz 130 Ω

    tłumienność falowa:

    przy 1kHz 1,2 dB/km

    przy 10kHz 3 dB/km

    tłumienność zbliżnoprzenikowa przy 10kHz i 500m ≥ 60dB

    Pakowanie

    krążki, bębny



    RD-Y(St)Y

    Ilość par x średnica żyły

    (n x 2 x mm)

    Przybliżona średnica zewnętrzna kabla

    (mm)

    Orientacyjna masa kabla

    (kg/km)

    2 x 2 x 0,5

    8,3

    80

    4 x 2 x 0,5

    9,2

    122

    8 x 2 x 0,5

    13,9

    206

    12 x 2 x 0,5

    15,4

    271

    16 x 2 x 0,5

    16,2

    332

    20 x 2 x 0,5

    18,0

    401

    24 x 2 x 0,5

    19,7

    468

    28 x 2 x 0,5

    20,3

    528

    32 x 2 x 0,5

    21,9

    613

    40 x 2 x 0,5

    25,9

    756

    44 x 2 x 0,5

    26,8

    821

    48 x 2 x 0,5

    27,4

    881
