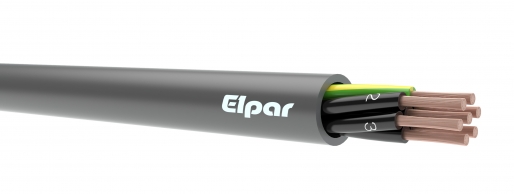

Przewód sterowniczy o żyłach miedzianych wielodrutowych, w izolacji polwinitowej i powłoce poliuretanowej (PUR).
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 5, wg normy PN-EN 60228 |
|
Izolacja |
specjalna polwinitowa PVC |
|
Kolory izolacji |
X - żyły czarne z cyfrowym nadrukiem, G - żyła zielono-żółta umieszczona w warstwie zewnętrznej, pozostałe żyły czarne z cyfrowym nadrukiem |
|
Ośrodek |
żyły skręcone równolegle |
|
Powłoka |
specjalna poliuretanowa, odporna na działanie promieniowania UV, olejoodporna, kolor szary |
|
Temperatura pracy |
od -30°C do +70°C |
|
Napięcie znamionowe |
300/500 V |
|
Promień gięcia |
min. promień gięcia dla połączeń ruchomych 7,5 x średnica przewodu min. promień gięcia podczas układania na stałe 4 x średnica przewodu |
|
Zastosowanie |
przewody sterownicze, elastyczne stosowane w instalacjach przemysłowych, w systemach sterowniczych, zabezpieczeniowych, urządzeniach klimatyzacyjnych oraz zasilanie w energię elektryczną, przewody mogą być wykorzystywane do układania na stałe i do połączeń ruchomych w suchych i wilgotnych pomieszczeniach, przewody o bardzo wysokiej odporności na uszkodzenia mechaniczne |
|
Pakowanie |
krążki, bębny |
|
PARCONTROL 500 PUR |
||
|
Liczba i przekrój znamionowy żył (n x mm²) |
Przybliżona średnica zewnętrzna przewodu (mm) |
Orientacyjna masa przewodu (kg/km) |
|
2 x 0,5 |
5,1 |
34 |
|
2 x 0,75 |
5,5 |
41 |
|
2 x 1,0 |
5,8 |
47 |
|
2 x 1,5 |
6,5 |
62 |
|
2 x 2,5 |
7,8 |
94 |
|
3 G 0,5 |
5,4 |
40 |
|
3 x 0,5 |
5,4 |
40 |
|
3 G 0,75 |
5,8 |
50 |
|
3 x 0,75 |
5,8 |
50 |
|
3 G 1,0 |
6,1 |
58 |
|
3 x 1,0 |
6,1 |
58 |
|
3 G 1,5 |
7,1 |
81 |
|
3 x 1,5 |
7,1 |
81 |
|
3 G 2,5 |
8,3 |
119 |
|
3 x 2,5 |
8,3 |
119 |
|
4 G 0,5 |
5,8 |
48 |
|
4 x 0,5 |
5,8 |
48 |
|
4 G 0,75 |
6,3 |
60 |
|
4 x 0,75 |
6,3 |
60 |
|
4 G 1,0 |
6,9 |
74 |
|
4 x 1,0 |
6,9 |
74 |
|
4 G 1,5 |
7,7 |
100 |
|
4 x 1,5 |
7,7 |
100 |
|
4 G 2,5 |
9,5 |
155 |
|
4 x 2,5 |
9,5 |
155 |
|
5 G 0,5 |
6,3 |
59 |
|
5 x 0,5 |
6,3 |
59 |
|
5 G 0,75 |
7,1 |
77 |
|
5 x 0,75 |
7,1 |
77 |
|
5 G 1,0 |
7,5 |
90 |
|
5 x 1,0 |
7,5 |
90 |
|
5 G 1,5 |
8,4 |
122 |
|
5 x 1,5 |
8,4 |
122 |
|
5 G 2,5 |
10,3 |
190 |
|
5 x 2,5 |
10,3 |
190 |
|
6 G 0,5 |
8,0 |
92 |
|
6 x 0,5 |
8,0 |
92 |
|
6 G 0,75 |
8,1 |
113 |
|
6 x 0,75 |
8,1 |
113 |
|
6 G 1,0 |
9,4 |
140 |
|
6 x 1,0 |
9,4 |
140 |
|
6 G 1,5 |
10,5 |
182 |
|
6 x 1,5 |
10,5 |
182 |
|
6 G 2,5 |
12,3 |
268 |
|
6 x 2,5 |
12,3 |
268 |
|
7 G 0,5 |
8,0 |
95 |
|
7 x 0,5 |
8,0 |
95 |
|
7 G 0,75 |
8,6 |
117 |
|
7 x 0,75 |
8,6 |
117 |
|
7 G 1,0 |
9,4 |
144 |
|
7 x 1,0 |
9,4 |
144 |
|
7 G 1,5 |
10,5 |
190 |
|
7 x 1,5 |
10,5 |
190 |
|
7 G 2,5 |
12,3 |
282 |
|
7 x 2,5 |
12,3 |
282 |
|
8 G 0,5 |
8,7 |
110 |
|
8 x 0,5 |
8,7 |
110 |
|
8 G 0,75 |
9,7 |
142 |
|
8 x 0,75 |
9,7 |
142 |
|
8 G 1,0 |
10,2 |
166 |
|
8 x 1,0 |
10,2 |
166 |
|
8 G 1,5 |
11,6 |
224 |
|
8 x 1,5 |
11,6 |
224 |
|
8 G 2,5 |
13,7 |
332 |
|
8 x 2,5 |
13,7 |
332 |
|
10 G 0,5 |
10,1 |
138 |
|
10 G 0,75 |
10,9 |
170 |
|
10 G 1,0 |
11,7 |
203 |
|
10 x 1,0 |
13,1 |
269 |
|
10 G 1,5 |
15,5 |
400 |
|
10 G 2,5 |
10,1 |
138 |
|
12 G 0,5 |
10,4 |
152 |
|
12 x 0,5 |
10,4 |
152 |
|
12 G 0,75 |
11,4 |
193 |
|
12 x 0,75 |
11,4 |
193 |
|
12 G 1,0 |
12,0 |
226 |
|
12 x 1,0 |
12,0 |
226 |
|
12 G 1,5 |
13,7 |
308 |
|
12 x 1,5 |
13,7 |
308 |
|
12 G 2,5 |
16,4 |
465 |
|
12 x 2,5 |
16,4 |
465 |
|
14 G 0,5 |
10,8 |
169 |
|
14 x 0,5 |
10,8 |
169 |
|
14 G 0,75 |
11,9 |
215 |
|
14 x 0,75 |
11,9 |
215 |
|
14 G 1,0 |
12,5 |
252 |
|
14 x 1,0 |
12,5 |
252 |
|
16 G 0,5 |
11,5 |
192 |
|
16 G 0,75 |
12,5 |
240 |
|
16 G 1,0 |
13,2 |
283 |
|
18 G 0,5 |
12,1 |
211 |
|
18 G 0,75 |
13,1 |
265 |
|
18 G 1,0 |
14,0 |
320 |
|
19 G 0,5 |
12,1 |
215 |
|
19 G 0,75 |
13,1 |
269 |
|
19 G 1,0 |
14,0 |
325 |
|
20 G 0,5 |
12,6 |
226 |
|
20 G 0,75 |
13,8 |
288 |
|
20 G 1,0 |
14,6 |
341 |
|
21 G 0,5 |
12,6 |
235 |
|
21 G 0,75 |
13,8 |
300 |
|
21 G 1,0 |
14,6 |
355 |
|
24 G 0,75 |
15,2 |
340 |
|
24 G 1,0 |
16,5 |
416 |
|
27 G 0,5 |
14,3 |
292 |
|
30 G 0,5 |
14,7 |
316 |
|
37 G 0,5 |
16,2 |
385 |
