    PARTRONIC LiHCH, LiHCH-P 300/300 V

    PARTRONIC LiHCH, LiHCH-P 300/300 V

    Karta produktu do pobrania

    Pobierz

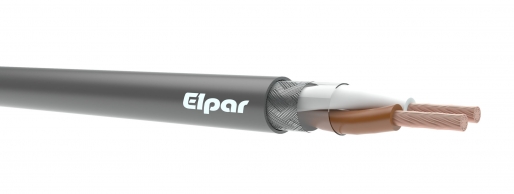

    Kabel sterowniczy z żyłami miedzianymi wielodrutowymi (Li), w izolacji z tworzywa bezhalogenowego (H) i w powłoce z tworzywa bezhalogenowego (H), we wspólnym ekranie na ośrodku w postaci oplotu z drutów miedzianych ocynowanych (C).

    BUDOWA:

    Żyły

    miedziane wielodrutowe kl. 5, wg normy PN-EN 60228

    Izolacja

    specjalne tworzywo bezhalogenowe

    Kolory izolacji

    1 do 10 kolorami zgodnie z DIN 47100 od 11 do 61 żył – żyły dwubarwne, drugi kolor w postaci wzdłużnego paska

    Ośrodek

    żyły lub pary skręcone równolegle owinięte taśmą poliestrową

    Ekran

    oplot z drutów miedzianych ocynowanych

    Powłoka

    specjalna, bezhalogenowa, samogasnąca i nierozprzestrzeniająca płomienia, kolor szary

    Temperatura pracy

    dla instalacji stałych od -30°C do +80°C

    dla instalacji ruchomych od -5°C do +70°C

    Napięcie znamionowe

    300/300 V

    Promień gięcia

    min. promień gięcia dla połączeń ruchomych 10 x średnica kabla

    min. promień gięcia podczas układania na stałe 5 x średnica kabla

    Zastosowanie

    kable przeznaczone są do pracy w obwodach sterowania, sygnalizacji, kontroli, w technice pomiarowej oraz do transmisji danych sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki oraz w systemach komputerowych, kable służą do układania na stałe i do połączeń ruchomych wewnątrz budynków, wspólny ekran chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapewnia prawidłową transmisje sygnałów, kable są bezhalogenowe, nie wydzielają toksycznych dymów w czasie spalania

    Parametry techniczne

    przybliżona pojemność (przy 800Hz):

    żyła/żyła ≥0,25mm2 150 pF/m

    żyła/ekran ≥0,25mm2 270 pF/m

    przybliżona indukcyjność: 0,65 mH/km

    Pakowanie

    krążki, bębny



    PARTRONIC LiHCH 300/300 V

    Liczba i przekrój znamionowy żył

    (n x mm²)

    Przybliżona średnica zewnętrzna kabla

    (mm)

    Orientacyjna masa kabla

    (kg/km)

    2 x 0,5

    5,4

    43

    3 x 0,5

    5,7

    53

    4 x 0,5

    6,2

    57

    5 x 0,5

    6,5

    67

    6 x 0,5

    7,2

    78

    7 x 0,5

    7,4

    89

    8 x 0,5

    8,1

    100

    10 x 0,5

    8,7

    119

    12 x 0,5

    9,3

    125

    14 x 0,5

    9,8

    151

    16 x 0,5

    10,3

    180

    18 x 0,5

    10,8

    185

    20 x 0,5

    11,3

    213

    21 x 0,5

    11,6

    230

    27 x 0,5

    13,2

    284

    30 x 0,5

    13,9

    310

    36 x 0,5

    15,4

    393

    40 x 0,5

    16,1

    443

    44 x 0,5

    17,1

    488

    48 x 0,5

    17,7

    521

    52 x 0,5

    18,3

    550

    56 x 0,5

    19,2

    626

    61 x 0,5

    19,9

    660

    2 x 0,75

    5,9

    49

    3 x 0,75

    6,4

    61

    4 x 0,75

    6,9

    77

    5 x 0,75

    7,5

    89

    6 x 0,75

    8,2

    100

    7 x 0,75

    8,5

    114

    8 x 0,75

    9,2

    131

    10 x 0,75

    10,0

    156

    12 x 0,75

    10,7

    179

    16 x 0,75

    11,9

    229

    20 x 0,75

    13,2

    276

    24x 0,75

    15,0

    363

    27 x 0,75

    15,8

    399

    30 x 0,75

    16,4

    442

    36 x 0,75

    17,0

    514

    40 x 0,75

    19,4

    623

    2 x 1

    6,2

    57

    3 x 1

    6,5

    72

    4 x 1

    7,2

    85

    5 x 1

    7,8

    104

    6 x 1

    8,5

    121

    7 x 1

    8,8

    134

    8 x 1

    9,7

    154

    10 x 1

    10,4

    184

    12 x 1

    11,2

    215

    16 x 1

    12,4

    277

    20 x 1

    13,7

    32

    25 x 1

    15,6

    436

    27 x 1

    16,0

    468

    30 x 1

    16,7

    509

    36 x 1

    18,4

    612

    2 x 1,5

    7,2

    79

    3 x 1,5

    7,6

    98

    4 x 1,5

    8,5

    124

    5 x 1,5

    9,1

    133

    6 x 1,5

    10,1

    156

    7 x 1,5

    10,3

    177

    8 x 1,5

    11,3

    197

    10 x 1,5

    12,1

    242

    12 x 1,5

    13,1

    270

    16 x 1,5

    14,9

    357

    20 x 1,5

    16,7

    429

    21 x 1,5

    17,5

    463

    24 x 1,5

    19,6

    559

    25 x 1,5

    19,9

    589

    37 x 1,5

    22,0

    864



    PARTRONIC LiHCH-P 300/300 V

    Ilość par x przekrój znamionowy żył

    (n x 2 x n mm²)

    Przybliżona średnica zewnętrzna kabla

    (mm)

    Orientacyjna masa kabla

    (kg/km)

    2 x 2 x 0,5

    8,0

    76

    3 x 2 x 0,5

    8,5

    94

    4 x 2 x 0,5

    9,4

    119

    5 x 2 x 0,5

    10,5

    151

    6 x 2 x 0,5

    11,4

    173

    7 x 2 x 0,5

    11,4

    189

    8 x 2 x 0,5

    12,3

    215

    10 x 2 x 0,5

    13,8

    251

    12 x 2 x 0,5

    14,9

    300

    14 x 2 x 0,5

    15,8

    339

    16 x 2 x 0,5

    16,9

    390

    18 x 2 x 0,5

    17,7

    435

    20 x 2 x 0,5

    18,9

    489

    24 x 2 x 0,5

    20,6

    585

    25 x 2 x 0,5

    20,9

    604

    2 x 2 x 0,75

    9,1

    98

    3 x 2 x 0,75

    9,6

    118

    4 x 2 x 0,75

    10,7

    160

    5 x 2 x 0,75

    11,7

    190

    6 x 2 x 0,75

    12,9

    221

    7 x 2 x 0,75

    12,9

    247

    8 x 2 x 0,75

    13,7

    269

    10 x 2 x 0,75

    16,1

    364

    12 x 2 x 0,72

    16,8

    402

    14 x 2 x 0,75

    17,9

    458

    16 x 2 x 0,75

    19,3

    528

    18 x 2 x 0,75

    20,4

    605

    20 x 2 x 0,75

    21,3

    658

    2 x 2 x 1

    9,4

    116

    3 x 2 x 1

    10,0

    151

    4 x 2 x 1

    10,9

    182

    5 x 2 x 1

    12,4

    224

    6 x 2 x 1

    13,4

    254

    7 x 2 x 1

    13,4

    285

    8 x 2 x 1

    14,7

    327

    10 x 2 x 1

    16,7

    417

    12 x 2 x 1

    17,5

    476

    14 x 2 x 1

    19,0

    556

    16 x 2 x 1

    20,3

    643

    18 x 2 x 1

    21,3

    704

    20 x 2 x 1

    22,2

    770
