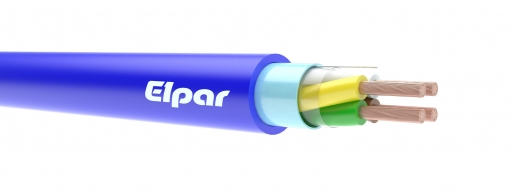

    PARTRONIC IB LiY(St)Y, LiY(St)Y-Nr 300/300 V

    PARTRONIC IB LiY(St)Y, LiY(St)Y-Nr 300/300 V

    Karta produktu do pobrania

    Pobierz

    Kabel sterowniczy (St) z żyłami miedzianymi wielodrutowymi (Li), w izolacji polwinitowej (Y) i w powłoce polwinitowej (Y) we wspólnym ekranie na ośrodku w postaci taśmy z tworzywa pokrytą warstwą aluminium (St).

    BUDOWA:

    Żyły

    miedziane wielodrutowe kl. 5, wg normy PN-EN 60228

    Izolacja

    specjalna polwinitowa PVC

    Kolory izolacji

    1 do 10 kolorami zgodnie z DIN 47100 od 11 do 61 żył – żyły dwubarwne, drugi kolor w postaci wzdłużnego paska lub w przypadku kabli PARTRONIC IB LiY(St)Y-Nr żyły w kolorze czarnym z nadrukiem cyfrowym

    Ośrodek

    żyły skręcone równolegle owinięte taśmą polietrową

    Ekran

    w postaci obwoju z taśmy poliestrowej pokrytej warstwą aluminium

    Powłoka

    specjalna polwinitowa PVC, olejoodporna, samogasnąca, nierozprzestrzeniająca płomienia, odporna na działanie promieniowania UV, kolor niebieski

    Temperatura pracy

    dla instalacji stałych od -30°C do +80°C

    dla instalacji ruchomych od -5°C do +70°C

    Napięcie znamionowe

    300/300 V

    Promień gięcia

    min. promień gięcia dla połączeń ruchomych 10 x średnica kabla

    min. promień gięcia podczas układania na stałe 7,5 x średnica kabla

    Zastosowanie

    kable przeznaczone są do pracy w obwodach sterowania, sygnalizacji, kontroli, w technice pomiarowej, do transmisji danych sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki a także w systemach komputerowych oraz w obwodach sterowania zagrożonych wybuchem i w obwodach iskrobezpiecznych, kabel służą do układania na stałe i do połączeń ruchomych wewnątrz budynków

    Parametry techniczne

    przybliżona pojemność (przy 800Hz):

    żyła/żyła ≥0,25 mm2 150 pF/m

    żyła/ekran ≥0,25 mm2 270 pF/m

    przybliżona indukcyjność: 0,65 mH/km

    Pakowanie

    krążki, bębny



    PARTRONIC IB LiY(St)Y, LiY(St)Y-Nr 300/300 V

    Ilość par x przekrój znamionowy żył

    [n x mm²]

    Przybliżona średnica zewnętrzna kabla

    [mm]

    Orientacyjna masa kabla

    [kg/km]

    2 x 0,5

    5,2

    39

    2 x 0,75

    5,4

    44

    2 x 1,0

    6,7

    62

    2 x 1,5

    7,1

    71

    3 x 0,5

    5,3

    43

    3 x 0,75

    5,8

    53

    3 x 1,0

    6,9

    71

    3 x 1,5

    7,5

    85

    4 x 0,5

    5,9

    41

    4 x 0,75

    6,4

    64

    4 x 1,0

    7,6

    85

    4 x 1,5

    8,5

    109

    5 x 0,5

    6,4

    62

    5 x 0,75

    7,1

    78

    5 x 1,0

    8,5

    108

    5 x 1,5

    9,1

    131

    6 x 0,5

    7,1

    73

    6 x 0,75

    7,5

    95

    6 x 1,0

    9,2

    128

    6 x 1,5

    10,1

    156

    7 x 0,5

    7,1

    80

    7 x 0,75

    7,5

    98

    7 x 1,0

    9,2

    133

    7 x 1,5

    10,1

    164

    8 x 0,5

    7,6

    86

    8 x 0,75

    8,6

    110

    8 x 1,0

    10,1

    145

    8 x 1,5

    11,2

    180

    10 x 0,5

    9,0

    103

    10 x 0,75

    9,8

    130

    10 x 1,0

    11,6

    176

    10 x 1,5

    13,2

    222

    12 x 0,5

    9,1

    116

    12 x 0,75

    10,1

    145

    12 x 1,0

    11,8

    204

    12 x1,5

    13,4

    255

    14 x 0,5

    9,5

    132

    14 x 0,75

    10,6

    171

    14 x 1,0

    12,9

    232

    16 x 0,5

    10,3

    148

    16 x 0,75

    10,9

    164

    16 x 1,0

    13,5

    260

    16 x 1,5

    15,1

    345

    18 x 0,5

    11,4

    188

    18 x 0,75

    11,7

    197

    18 x 1,0

    14,3

    305

    18 x 1,5

    15,8

    384

    20 x 0,5

    11,4

    190

    20 x 0,75

    12,8

    243

    20 x 1,0

    15,3

    338

    20 x 1,5

    17,2

    436

    21 x 0,5

    13,1

    214

    21 x 0,75

    12,8

    248

    21 x 1,0

    15,3

    338

    21 x 1,5

    17,2

    446

    27 x 0,5

    13,7

    272

    27 x 0,75

    14,5

    293

    27 x 1,0

    17,2

    394

    27 x 1,5

    19,1

    503

    30 x 0,5

    14,8

    325

    30 x 0,75

    15,0

    351

    30 x 1,0

    17,8

    446

    30 x 1,5

    19,8

    607

    37 x 0,5

    15,8

    382

    37 x 0,75

    16,6

    432

    37 x 1,0

    19,2

    583

    37 x 1,5

    21,5

    743

    40 x 0,5

    15,8

    380

    40 x 0,75

    17,5

    472

    44 x 0,5

    16,8

    411

    48 x 0,5

    17,1

    438

    52 x 0,5

    17,7

    469

    56 x 0,5

    18,1

    499

    61 x 0,5

    18,7

    534
