L2 BUS Flex

L2 BUS Flex

Karta produktu do pobrania

Pobierz

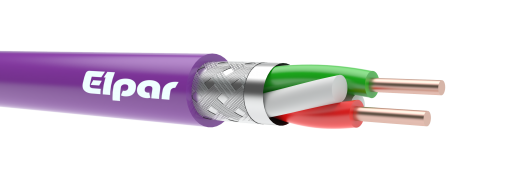

Przewód symetryczny z żyłami miedzianymi wielodrutowymi, w izolacji z polietylenu piankowego z cienką warstwą polietylenu litego (02YS) i w powłoce polwinitowej (Y) we wspólnym ekranie na ośrodku w postaci taśmy poliestrowej pokrytej warstwą aluminium (St) i w drugim ekranie w postaci oplotu z drutów miedzianych (C).

BUDOWA:
Żyły	miedziane wielodrutowe
Izolacja	polietylen piankowy z cienką warstwą polietylenu litego
Kolory izolacji	czerwony, zielony
Ośrodek	żyły skręcone w pary, pary skręcona w ośrodek
Ekran	w postaci obwoju z taśmy poliestrowej pokrytej warstwą aluminium nałożoną na ośrodek, oplot z drutów miedzianych ocynowanych
Powłoka	specjalna polwinitowa PVC, olejoodporna, samogasnąca nierozprzestrzeniająca płomienia, kolor fioletowy
Temperatura pracy	od -30⁰C do +70⁰C
Promień gięcia	10 x średnica przewodu
Zastosowanie	przewody L2-BUS przeznaczone są do łączenia komponentów L2-BUS (pracujących w standardzie RS485), do przesyłania sygnałów analogowych i cyfrowych, stosowane są wewnątrz budynków (typ wew.) do układania w ziemi oraz na konstrukcjach
Parametry techniczne	impedancja falowa 150 Ohm ±10 % rezystancja pętli żył (max): 115 Ω/km rezystancja ekranu (max): 9,7 Ω/km pojemność: 30nF/km tłumienność falowa przy częstotliwości 1 MHz = 1,2 dB/100m 4 MHz = 2,2 dB/100m 10 MHz = 3,2 dB/100m 16MHz= 4,2dB/100m
Pakowanie	krążki, bębny

E-BUS flex (Li02YS(St)CY)

Ilość par x średnica żyły

(n x 2 x mm)

Przybliżona średnica zewnętrzna przewodu

(mm)

Orientacyjna masa przewodu

(kg/km)

1 x 2 x 0,64

7,9

75
