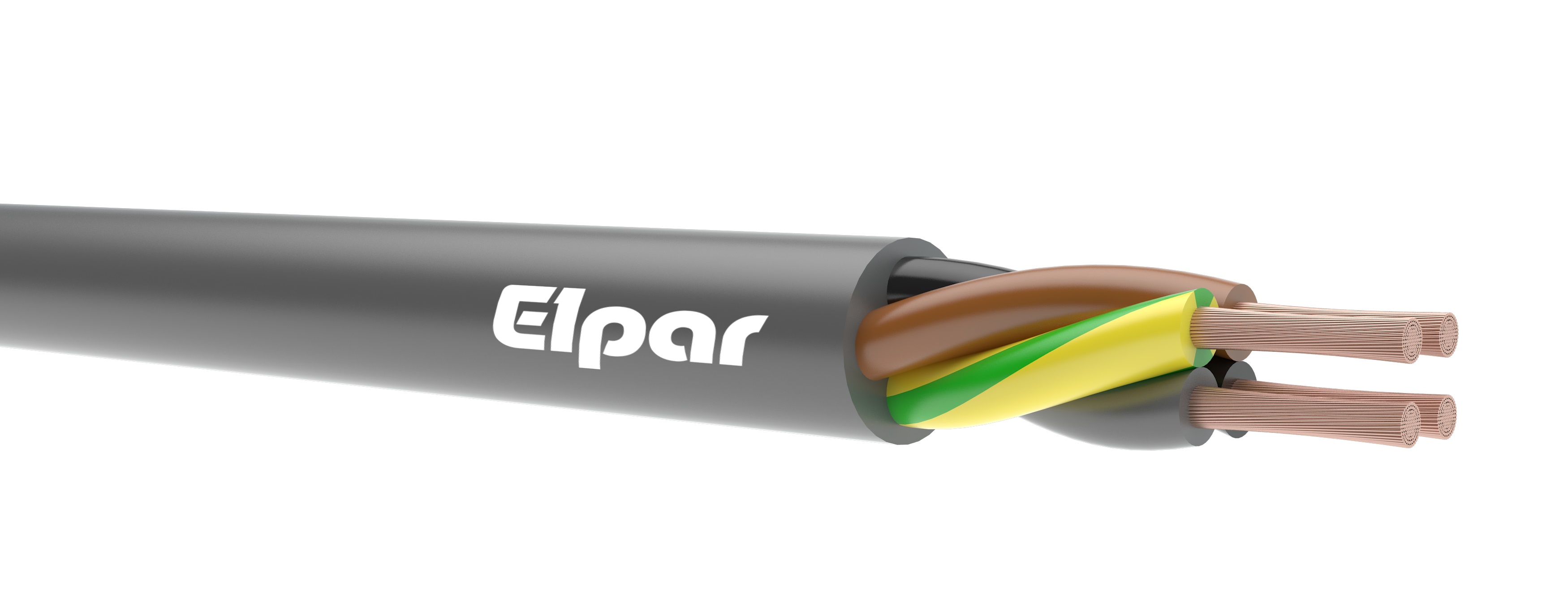

Przewód sterowniczy o żyłach miedzianych wielodrutowych (F) w izolacji polwinitowej (V) i w powłoce polwinitowej olejoodpornej (V5) wykonany wg normy zharmonizowanej (H) na napięcie 300/500V (05).
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 5, wg normy PN-EN 60228 |
|
Izolacja |
specjalna polwinitowa PVC |
|
Kolory izolacji |
X - żyły czarne z cyfrowym nadrukiem, G - żyła zielono-żółta umieszczona w warstwie zewnętrznej, pozostałe żyły czarne z cyfrowym nadrukiem |
|
Ośrodek |
żyły skręcone równolegle |
|
Powłoka |
specjalna polwinitowa PVC, olejoodporna, kolor szary |
|
Temperatura pracy |
od -30°C do +70°C |
|
Napięcie znamionowe |
300/500 V |
|
Promień gięcia |
min. promień gięcia dla połączeń ruchomych 7,5 x średnica przewodu min. promień gięcia podczas układania na stałe 4 x średnica przewodu |
|
Zastosowanie |
przewody stosowane w urządzeniach przemysłowych w połączeniach kontrolnych, bezpieczeństwa i sterowniczych, do przesyłu energii elektrycznej pracujących w klimacie umiarkowanym, specjalna powłoka olejoodporna chroni przewód przed substancjami ropopochodnymi, przewody przeznaczone do stosowania wewnątrz budynku |
|
Pakowanie |
krążki, bębny |
|
H05VV5-F |
||
|
Liczba i przekrój znamionowy żył (n x mm²) |
Przybliżona średnica zewnętrzna przewodu (mm) |
Orientacyjna masa przewodu (kg/km) |
|
2 x 0, 5 |
5,9 |
51 |
|
2 x 0,7 5 |
6,3 |
55 |
|
2 x 1 |
6,7 |
64 |
|
2 x 1, 5 |
7,5 |
80 |
|
2 x 2, 5 |
9,1 |
109 |
|
3 G 0, 5 |
6,4 |
59 |
|
3 G 0,7 5 |
6,9 |
68 |
|
3 G 1 |
7,3 |
76 |
|
3 G 1, 5 |
8,1 |
100 |
|
3 G 2, 5 |
9,9 |
151 |
|
4 G 0, 5 |
6,7 |
65 |
|
4 G 0,7 5 |
7,3 |
85 |
|
4 G 1 |
7,8 |
108 |
|
4 G 1, 5 |
8,7 |
131 |
|
4 G 2, 5 |
11,0 |
211 |
|
5 G 0, 5 |
7,6 |
84 |
|
5 G 0,7 5 |
8,4 |
106 |
|
5 G 1 |
8,6 |
126 |
|
5 G 1, 5 |
9,6 |
151 |
|
5 G 2, 5 |
11,8 |
244 |
|
6 G 0, 5 |
8,6 |
106 |
|
6 G 0,7 5 |
9,0 |
136 |
|
6 G 1 |
9,4 |
154 |
|
6 G 1, 5 |
10,9 |
199 |
|
7 G 0, 5 |
9,1 |
121 |
|
7 G 0,7 5 |
9,7 |
149 |
|
7 G 1 |
10,2 |
186 |
|
7 G 1, 5 |
12,0 |
216 |
|
7 G 2, 5 |
14,1 |
353 |
|
8 G 0, 5 |
9,7 |
136 |
|
8 G 0,7 5 |
10,6 |
191 |
|
8 G 1 |
11,0 |
221 |
|
8 G 1, 5 |
13,3 |
271 |
|
8 G 2, 5 |
16,1 |
382 |
|
9 G 0, 5 |
10,8 |
140 |
|
9 G 0,7 5 |
11,5 |
199 |
|
9 G 1 |
12,1 |
233 |
|
9 G 1, 5 |
13,8 |
286 |
|
10 G 0, 5 |
10,9 |
169 |
|
10 G 0,7 5 |
12,1 |
234 |
|
12 G 0, 5 |
11,2 |
186 |
|
12 G 1 |
12,7 |
272 |
|
12 G 1, 5 |
14,4 |
326 |
|
12 G 2, 5 |
17,6 |
546 |
|
14 G 0, 5 |
11,9 |
218 |
|
14 G 0,7 5 |
12,6 |
277 |
|
14 G 1 |
13,3 |
365 |
|
14 G 1, 5 |
15,3 |
371 |
|
14 G 2, 5 |
19,3 |
616 |
|
18 G 0, 5 |
13,2 |
256 |
|
18 G 0,7 5 |
14,1 |
316 |
|
18 G 1 |
15,1 |
404 |
|
18 G 1, 5 |
17,2 |
483 |
|
18 G 2, 5 |
21,7 |
791 |
|
25 G 0, 5 |
16,1 |
351 |
|
25 G 0,7 5 |
17,1 |
464 |
|
25 G 1 |
18,0 |
550 |
|
25 G 1, 5 |
21,6 |
669 |
|
25 G 2, 5 |
26,4 |
1171 |
|
27 G 0, 5 |
16,3 |
376 |
|
27 G 0,7 5 |
17,3 |
496 |
|
27 G 1 |
18,2 |
581 |
|
27 G 1, 5 |
22,0 |
699 |
|
27 G 2, 5 |
26,8 |
1261 |
|
34 G 0, 5 |
17,8 |
484 |
|
34 G 0,7 5 |
19,1 |
611 |
|
34 G 1 |
20,6 |
726 |
|
34 G 1, 5 |
24,3 |
881 |
|
34 G 2, 5 |
29,4 |
1501 |
|
36 G 0, 5 |
18,0 |
513 |
|
36 G 0,7 5 |
19,4 |
652 |
|
36 G 1 |
21,3 |
779 |
|
36 G 1, 5 |
24,8 |
901 |
|
36 G 2, 5 |
29,9 |
1771 |
