    YKYFty 3,6/6 kV

    YKYFty 3,6/6 kV

    Karta produktu do pobrania

    Pobierz

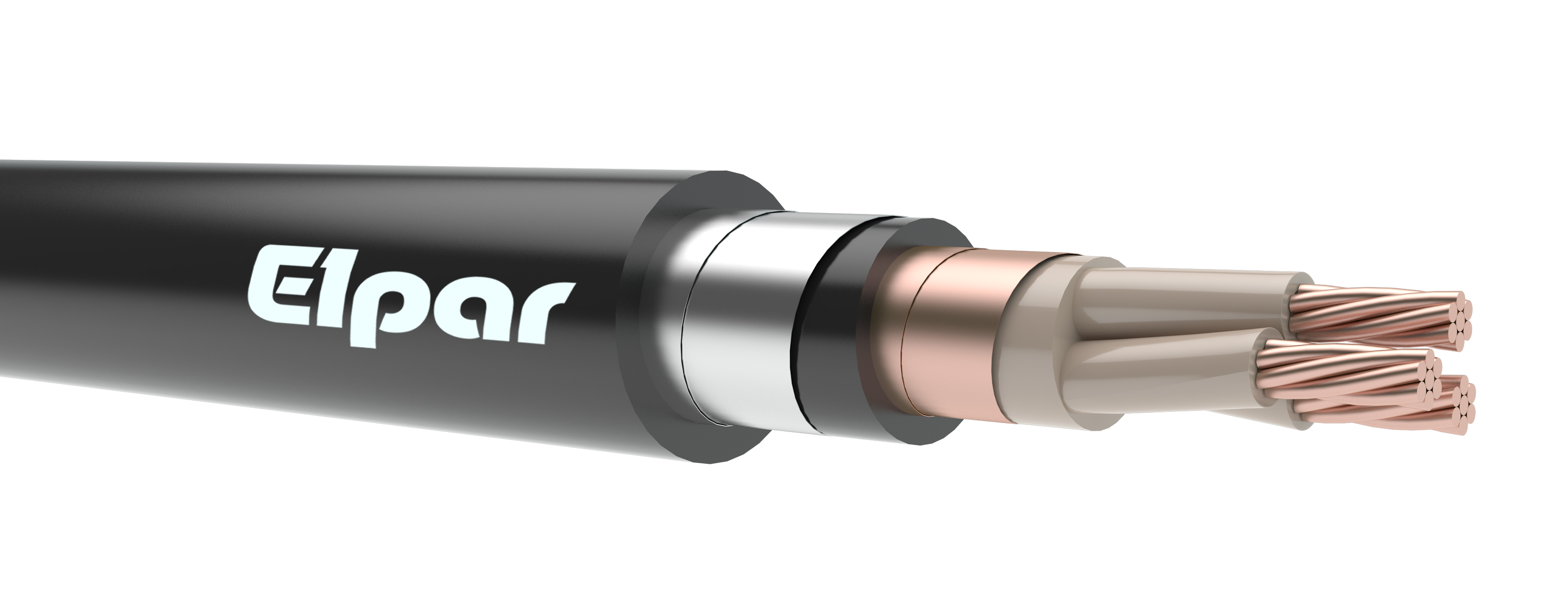

    Kabel (K) elektroenergetyczny z żyłami miedzianymi, w izolacji polwinitowej (Y), z żyłą powrotną miedzianą nałożoną na powłokę wypełniającą w powłoce polwinitowej (Y), opancerzony taśmami stalowymi (Ft), z wytłoczoną na pancerz polwinitową osłoną ochronną (y).

    BUDOWA:

    Żyły

    miedziane kl. 2, wykonane wg PN-EN 60228

    RM - wielodrutowe okrągłe

    SM - wielodrutowe sektorowe

    Izolacja

    polwinitowa

    Powłoka wypełniająca

    polwinitowa

    Osłona ochronna

    polwinitowa

    Żyła powrotna

    taśmy miedziane lub druty miedziane, okrągłe

    Powłoka

    polwinitowa

    Pancerz

    taśmy stalowe

    Kolory izolacji

    naturalny

    Temperatura pracy

    od -30°C do +70°C

    Napięcie znamionowe

    3,6/6 kV

    Minimalny promień gięcia

    średnica zewnętrzna przewodu D [mm]

    10xD

    Zastosowanie

    kable elektroenergetyczne przeznaczone są  do przesyłania energii elektrycznej, stosowane są do pracy w urządzeniach energetycznych w zakładach przemysłowych, elektrowniach i lokalnych sieciach zasilających aglomeracje, można je stosować do układania na stałe wewnątrz pomieszczeń i na zewnątrz w kanałach kablowych oraz bezpośredno w ziemi  w miejscach narażonych na duże uszkodzenia mechaniczne

    Pakowanie

    bębny



    YKYFty 3,6/6 kV

    Liczba i przekrój znamionowy żył

    [n x mm2]

    Przybliżona średnica zewnętrzna kabla

    [mm]

    Orientacyjna masa kabla

    [kg/km]

    3 x 16 RM / 16

    41,0

    2863

    3 x 25 RM / 16

    43,3

    3361

    3 x 35 SM / 16

    43,8

    3475

    3 x 50 SM / 16

    47,3

    4411

    3 x 70 SM / 16

    52,7

    5477

    3 x 95 SM / 25

    57,2

    6729

    3 x 120 SM / 35

    60,1

    7848

    3 x 150 SM / 50

    63,4

    9020

    3 x 185 SM / 50

    67,0

    10374

    3 x 240 SM / 50

    71,9

    12948

    3 x 300 SM / 50

    75,3

    15163
