    YTDY, YTDYekw

    YTDY, YTDYekw

    Karta produktu do pobrania

    Pobierz

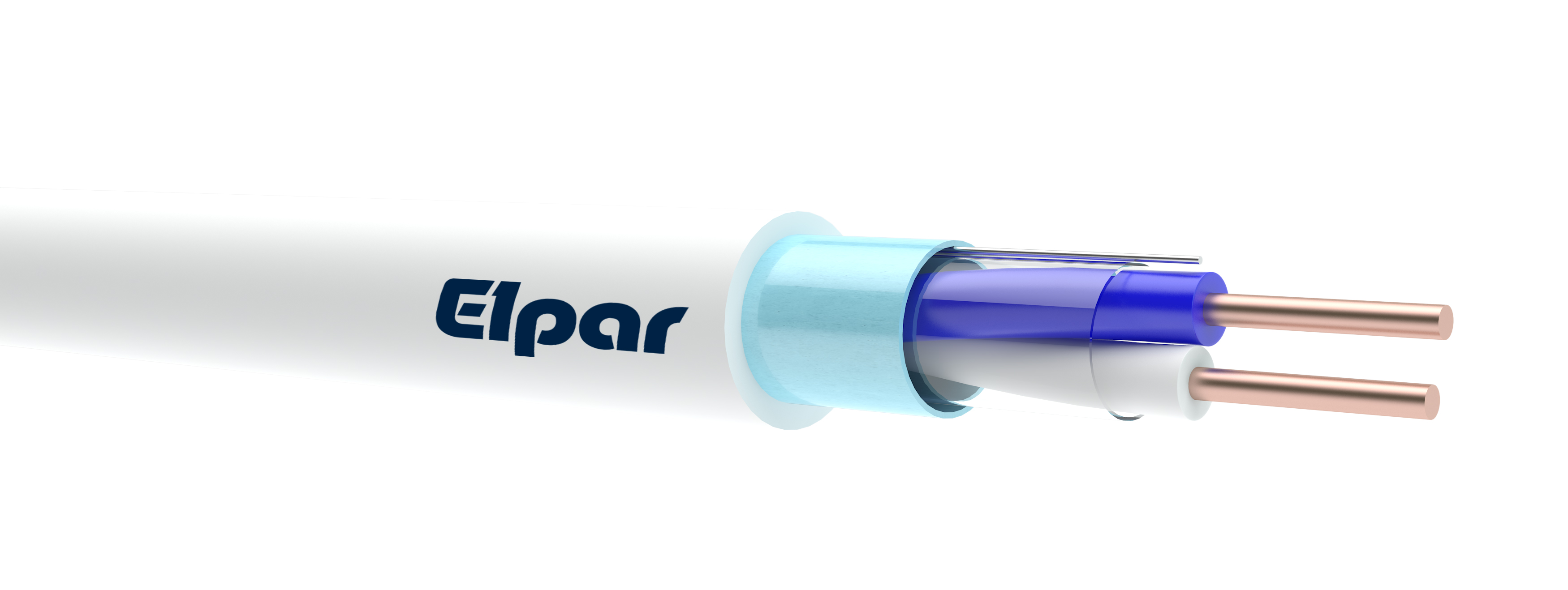

    Przewód telekomunikacyjny (T) o żyłach miedzianych jednodrutowy (D) o izolacji polwinitowej (Y) i powłoce polwinitowej (Y) i wspólnym ekranie na ośrodku (ekw).

    BUDOWA:

    Żyły

    miedziane jednodrutowe kl. 1

    Izolacja

    polwinitowa PVC

    Kolory izolacji

    biała, niebieska, czarna, czerwona, zielona, brązowa, żółta, pomarańczowa, fioletowa, szara, jasnoniebieska, różowa, jasnozielona, jasnobrązowa inne kolory dostępne na życzenie klienta

    Ekran

    taśma AL/PET, żyła uziemiająca jednodrutowa z miedzi ocynowanej

    Powłoka

    polwinitowa PVC, kolor biały

    Temperatura pracy

    od -30°C do +70°C

    Wartość skuteczna napięcia pracy

    nie powinna przekroczyć 100 V

    Zastosowanie

    przewody przeznaczone są do instalacji niskonapięciowych alarmowych i domofonowych oraz zdalnego sterowania, przesyłania sygnałów i transmisji danych niskich częstotliwości

    Pakowanie

    krążki, bębny



    YTDY

    Liczba i średnica znamionowa żył

    (n x mm)

    Przybliżony wymiar zewnętrzny przewodu

    (mm)

    Przybliżona masa przewodu

    (kg/km)

    2 x 0,5

    3,4

    9,5

    4 x 0,5

    3,6

    14,1

    5 x 0,5

    3,8

    17,1

    6 x 0,5

    4,0

    19,8

    8 x 0,5

    4,2

    24,8

    10 x 0,5

    4,7

    30,0

    12 x 0,5

    4,9

    34,4

    14 x 0,5

    5,4

    41,5

    16 x 0,5 (4 x 4 x 0,5)

    6,5

    45,8

    20 x 0,5 (5 x 4 x 0,5)

    8,0

    58,5



    YTDYekw

    Liczba i średnica znamionowa żył

    (n x n mm)

    Przybliżony wymiar zewnętrzny przewodu

    (mm)

    Przybliżona masa przewodu

    (kg/km)

    2 x 0,5

    4,2

    12,2

    4 x 0,5

    4,6

    17,3

    5 x 0,5

    4,8

    20,1

    6 x 0,5

    5,0

    22,6

    8 x 0,5

    5,5

    26,3

    10 x 0,5

    5,5

    32,5

    12 x 0,5

    6,0

    39,4

    14 x 0,5

    6,6

    42,7

    16 x 0,5 (4 x 4 x 0,5)

    7,5

    52,9

    20 x 0,5 (5 x 4 x 0,5)

    8,5

    59,7
