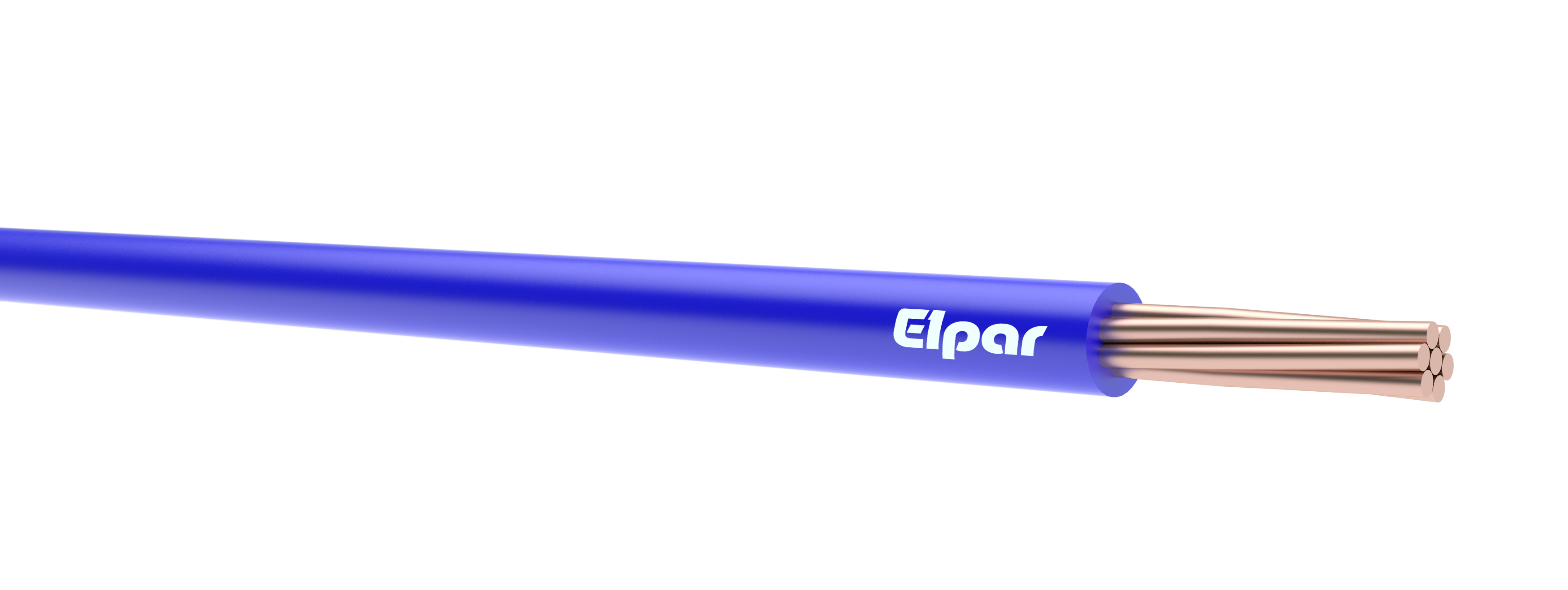

    H05V2-R, 05V2-R (LYc(żo) 300/500 V)

    H05V2-R, 05V2-R (LYc(żo) 300/500 V)

    Karta produktu do pobrania

    Pobierz

    Przewód wykonany wg normy zharmonizowanej (H) na napięcie znamionowe 300/500 V (05) w izolacji polwinitowej ciepłoodpornej (V2) z żyłą miedzianą wielodrutową sztywną (R).

    BUDOWA:

    Żyły

    miedziana wielodrutowa sztywna kl. 2, wg normy PN-EN 60228

    Izolacja

    polwinitowa ciepłoodporna PVC

    Kolory izolacji

    zielono-żółta, niebieska, brązowa, czarna, czerwona, biała, szara, pomarańczowa, różowa, turkusowa, fioletowa, dopuszcza się stosowanie dwubarwnych dowolnych kombinacji wyżej wymienionych barw, inne kolory dostępne na życzenie Klienta

    Temperatura pracy

    od -40°C do +90°C

    Napięcie znamionowe

    300/500 V

    Minimalny promień gięcia

    średnica zewnętrzna przewodu D [mm]

    normalne zastosowanie

    4 x D

    ostrożne zginanie przy końcówce

    2 x D

    Zastosowanie

    przewody przeznaczone są do układania  na stałe w rurkach instalacyjnych jak również  w podobnych układach zamkniętych oraz w stale zabezpieczonych połączeniach wewnątrz urządzeń elektroenergetycznych lub sterowniczych o podwyższonej temperaturze

    Pakowanie

    krążki



    H05V2-R (LYc(żo) 300/500 V)

    Przekrój znamionowy żył

    [mm²]

    Przybliżona średnica zewnętrzna przewodu

    [mm]

    Orientacyjna masa przewodu

    [kg/km]

    0,5

    2,1

    8,5

    0,75

    2,3

    11,5

    1

    2,4

    14



    05V2-R (LYc(żo) 300/500 V)

    Przekrój znamionowy żył

    [mm²]

    Przybliżona średnica zewnętrzna przewodu

    [mm]

    Orientacyjna masa przewodu

    [kg/km]

    1,5

    2,7

    19

    2,5

    3,2

    29

    4

    3,9

    44

    6

    4,4

    63
