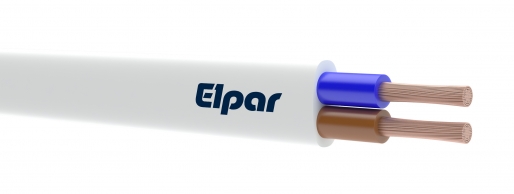

    H03VVH2-F, 03VVH2-F (OMYp(żo) 300/300 V)

    H03VVH2-F, 03VVH2-F (OMYp(żo) 300/300 V)

    Karta produktu do pobrania

    Pobierz

    Przewód wykonany wg normy zharmonizowanej (H), na napięcie 300/300 V (03), w izolacji polwinitowej (V) i w powłoce polwinitowej (V), płaski (H2), o żyłach miedzianych wielodrutowych giętkich (F).

    BUDOWA:

    Żyły

    miedziane wielodrutowe kl. 5, wg normy PN-EN 60228

    Izolacja

    polwinitowa PVC

    Powłoka

    polwinitowa PVC

    Kolory izolacji

    2-żyłowe: niebieska, brązowa

    3-żyłowe: zielono-żółta, niebieska, brązowa

    3-żyłowe: brązowa, czarna, szara

    Temperatura pracy

    od -40°C do +70°C

    Napięcie znamionowe

    300/300 V

    Minimalny promień gięcia

    średnica zewnętrzna przewodu D [mm]

    5 x D

    Zastosowanie

    przewody służą do przyłączania lekkich ruchomych i przenośnych urządzeń ogólnego przeznaczenia, takich jak np. sprzęt gospodarstwa domowego, lampy, urządzenia i maszyny biurowe

    Pakowanie

    krążki, bębny



    H03VVH2-F (OMYp 300/300 V)

    Liczba i przekrój  znamionowy żył

    [n x mm²]

    Przybliżona średnica zewnętrzna przewodu

    [mm]

    Orientacyjna masa przewodu

    [kg/km]

    2 x 0,5

    3,0 x 4,9

    25

    2 x 0,75

    3,2 x 5,2

    31



    03VVH2-F (OMYp(żo) 300/300 V)

    Liczba i przekrój znamionowy żył

    [n x mm²]

    Przybliżona średnica zewnętrzna przewodu

    [mm]

    Orientacyjna masa przewodu

    [kg/km]

    2 x 1

    3,3 x 5,5

    36

    2 x 1,5

    4,2 x 6,8

    54

    2 x 2,5

    5,2 x 8,6

    103

    2 x 4

    5,8 x 9,7

    138

    2 x 6

    6,6 x 11,0

    186

    3 x 0,5

    3,0 x 7,2

    41

    3 x 0,75

    3,9 x 7,8

    58

    3 x 1

    4,0 x 8,4

    64

    3 x 1,5

    4,7 x 10,1

    92

    3 x 2,5

    5,8 x 12,6

    143

    3 x 4

    6,5 x 14,2

    195

    3 x 6

    7,4 x 16,2

    268
