    XzTKMXpw czwórkowy

    XzTKMXpw czwórkowy

    Karta produktu do pobrania

    Pobierz

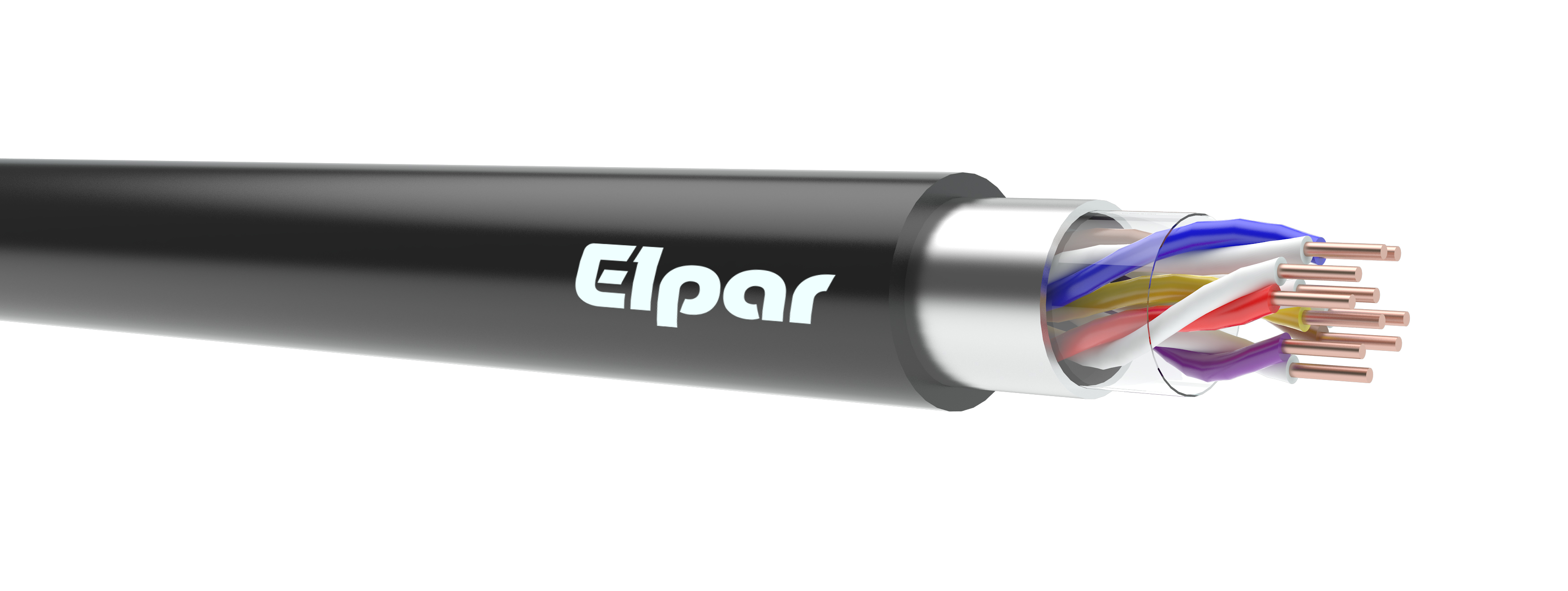

    Telekomunikacyjny (T), kabel (K) miejscowy (M) pęczkowy, o izolacji z polietylenu piankowego z cienką warstwą polietylenu jednolitego (Xp), w powłoce polietylenowej z zaporą przeciwwilgociową (Xz), wypełniony żelem (w).

    BUDOWA:

    Żyły

    miedziane jednodrutowe kl. 1

    Izolacja

    polietylen piankowy z zewnętrzną warstwą polietylenu jednolitego

    Kolory izolacji

    wg tabeli

    Wypełnienie

    żel hydrofobowy

    Zapora przeciwwilgociowa

    taśma aluminiowa pokryta dwustronnie warstwą kopolimeru etylenu

    Powłoka

    polietylen powłokowy, kolor czarny

    Promień gięcia

    10 x średnica kabla

    Temperatura pracy

    podczas pracy od -30°C do +70°C

    podczas układania od -10°C do +50°C

    Zastosowanie

    kable przeznaczone są do budowy telekomunikacyjnych sieci miejscowych, do układania w kanalizacji kablowej i bezpośrednio w ziemi, na terenach o małym zagrożeniu uszkodzeniami mechanicznymi, nadają się również do układania na zewnątrz - powłoka odporna na promieniowanie UV

    Pakowanie

    krążki, bębny



    XzTKMXpw czwórkowy

    Liczba i średnica znamionowa żył

    (n x 4 x n mm)

    Przybliżony wymiar zewnętrzny kabla

    (mm)

    Przybliżona masa kabla

    (kg/km)

    5 x 4 x 0,4

    8,4

    76

    10 x 4 x 0,4

    10,2

    128

    15 x 4 x 0,4

    11,9

    170

    25 x 4 x 0,4

    14,5

    250

    35 x 4 x 0,4

    16,9

    328

    50 x 4 x 0,4

    18,6

    450

    100 x 4 x 0,4

    28,0

    832

    150 x 4 x 0,4

    32,0

    1208

    5 x 4 x 0,5

    9,5

    100

    10 x 4 x 0,5

    10,8

    149

    15 x 4 x 0,5

    12,2

    207

    25 x 4 x 0,5

    15,2

    324

    35 x 4 x 0,5

    17,4

    422

    50 x 4 x 0,5

    21,0

    601

    100 x 4 x 0,5

    26,1

    1059

    150 x 4 x 0,5

    38,5

    1692

    5 x 4 x 0,6

    9,8

    122

    10 x 4 x 0,6

    11,6

    195

    15 x 4 x 0,6

    14,6

    294

    25 x 4 x 0,6

    17,4

    437

    35 x 4 x 0,6

    19,7

    588

    50 x 4 x 0,6

    23,7

    843

    100 x 4 x 0,6

    36,5

    1587

    5 x 4 x 0,8

    12,0

    185

    10 x 4 x 0,8

    15,0

    314

    15 x 4 x 0,8

    18,0

    463

    25 x 4 x 0,8

    21,8

    718

    35 x 4 x 0,8

    25,0

    965

    50 x 4 x 0,8

    30,0

    1402



    Kolory izolacji żył

    Nr pary

    Barwy izolacji żył w wiązkach

    a

    b

    c

    d

    1

    czerwona

    biała

    zielona

    szara

    2

    niebieska

    biała

    zielona

    szara

    3

    żółta

    biała

    zielona

    szara

    4

    brązowa

    biała

    zielona

    szara

    5

    fioletowa

    biała

    zielona

    szara

    6

    czerwona

    biała

    zielona

    pomarańczowa

    7

    niebieska

    biała

    zielona

    pomarańczowa

    8

    żółta

    biała

    zielona

    pomarańczowa

    9

    brązowa

    biała

    zielona

    pomarańczowa

    10

    fioletowa

    biała

    zielona

    pomarańczowa



    Parametry elektryczne w temp. 20°C

    Jednostka

    Średnica znamionowa żył miedzianych

    0,4 mm

    0,5 mm

    0,6 mm

    0,8 mm

    Asymetria pojemności miedzy parami k1 /max/

    pF/km

    854

    854

    854

    512

    Rezystancja izolacji żyły /min/

    MΩxkm

    1500

    1500

    1500

    1500

    Pojemność skuteczna par /max/

    nF/km

    55

    55

    55

    55

    Rezystancja pętli pary /max/

    Ω/km

    300

    191,8

    133,2

    73,6

    Odporność na napięcie probiercze powłoki polietylenowej

    Napięcie przemienne

    kV

    8

    8

    8

    8

    Napięcie stałe

    kV

    12

    12

    12

    12

    Odporność izolacji polietylenowej żył na napięcie probiercze w ciągu 1 minuty

    żyła/żyła

    Napięcie przemienne

    V

    700

    700

    -

    -

    V

    1000

    1000

    -

    -

    żyła/zapora przeciwwilgociowa

    Napięcie stałe

    V

    2000

    2000

    -

    -

    V

    3000

    3000

    -

    -

    Odporność izolacji polietylenowej piankowej żył na napięcie probiercze w ciągu 1 minuty

    żyła/żyła

    Napięcie przemienne

    V

    -

    500

    500

    500

    V

    -

    750

    750

    750

    żyła/zapora przeciwwilgociowa

    Napięcie stałe

    V

    -

    1400

    1400

    1400

    V

    -

    2100

    2100

    2100
