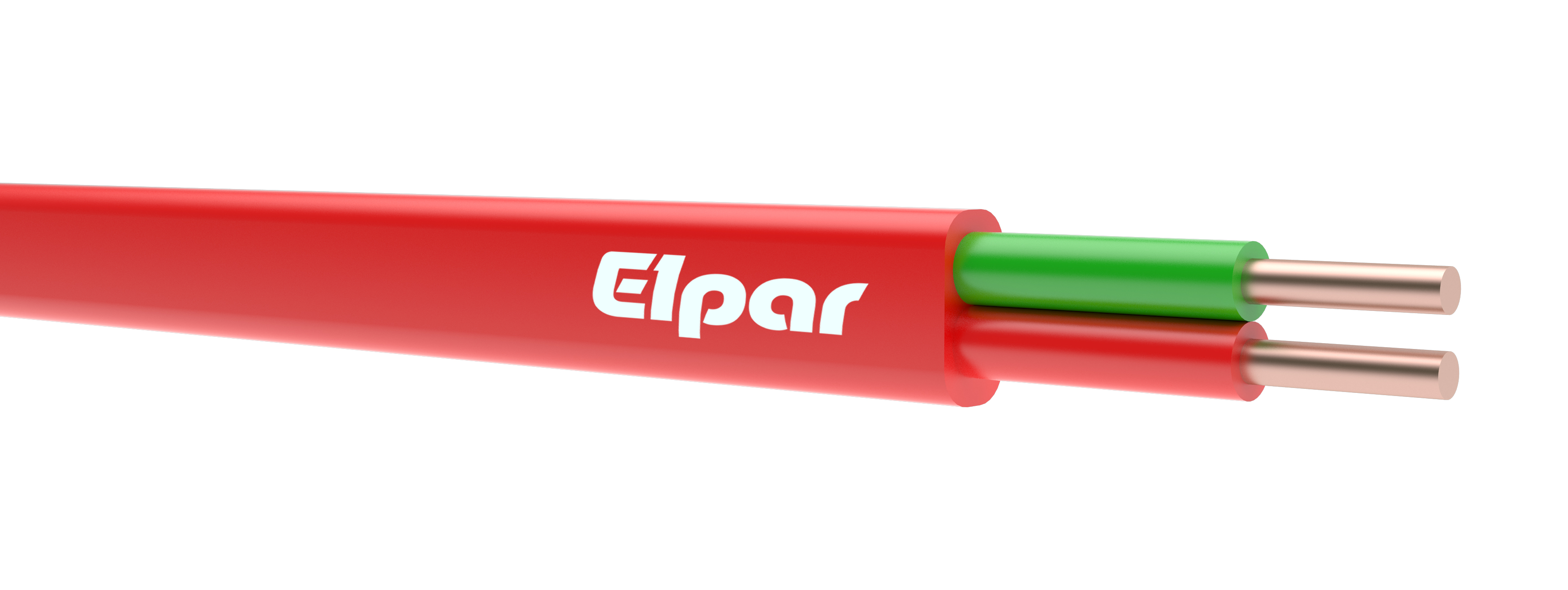

Przewód strzałowy płaski (p) w izolacji polwinitiwej (Y) i powłoce polwinitowej o zwiększonej odporności na rozprzestrzenianie się płomienia (Yn) o żyłach miedzianych jednodrutowych (D), górniczy (G).
|
BUDOWA: |
|
|
Żyły |
miedziane jednodrutowe kl. 1, wg normy PN-EN 60228 |
|
Izolacja |
specjalna polwinitowa PVC |
|
Kolory izolacji |
czerwona, zielona |
|
Powłoka |
polwinitowa nierozprzestrzeniająca płomienia o indeksie tlenowym min 29, kolor czerwony |
|
Temperatura pracy |
od -15°C do +70°C |
|
Napięcie znamionowe |
450/750 V |
|
Zastosowanie
|
przewody stosuje się przy wykonywaniu robót strzałowych jako przewód strzałowy ochronny do łączenia obwodu zapalników elektrycznych z linią strzałową we wszystkich zakładach górniczych, w których wykonuje sie roboty strzałowe, w tym również w polach metanowych wszystkich kategorii zagrożenia, zgodnie z przepisami górniczymi |
|
Pakowanie |
krążki, bębny |
|
YnDYp-G 450/750 V |
||
|
Liczba i przekrój znamionowy żył [n x mm²] |
Przybliżony wymiar zewnętrzny przewodu [mm] |
Orientacyjna masa przewodu [kg/km] |
|
2 x 1 |
5,1 x 7,9 |
62 |
|
2 x 1,5 |
5,4 x 8,3 |
79 |
|
2 x 2,5 |
5,7 x 9,0 |
106 |
|
2 x 4 |
6,6 x 10,9 |
154 |
|
2 x 6 |
6,9 x 11,4 |
181 |
