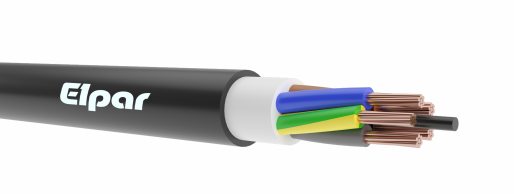

N2XH-J (O) 0,6/1 kV B2ca

N2XH-J (O) 0,6/1 kV B2ca

Karta produktu do pobrania

Pobierz

Kabel elektroenergetyczny o żyłach miedzianych, o izolacji z polietylenu usieciowanego (2X) i o powłoce z tworzywa bezhalogenowego (H) nierozprzestrzeniającego płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych podczas spalania, z żyłą ochronną (J) lub bez żyły ochronnej (O).

BUDOWA:

Żyły

miedziane, wg normy PN-EN 60228

RE - jednodrutowe kl. 1

RM - wielodrutowe kl. 2

Izolacja

specjalny bezhalogenowy polietylen sieciowany XLS

Kolory izolacji

N2XH-O

1 żyłowe-czarna

2 żyłowe-niebieska, brązowa

3 żyłowe-brązowa, czarna, szara lub niebieska, brązowa, czarna

4 żyłowe-niebieska, brązowa, czarna, szara

5 żyłowe- niebieska, brązowa, czarna, szara, czarna

N2XH-J

1 żyłowe- zielono-żółta

2 żyłowe- zielono-żółta, czarna

3 żyłowe- zielono-żółta, niebieska, brązowa

4 żyłowe- zielono-żółta, brązowa, czarna, szara lub zielono-żółta, niebieska, brązowa, czarna

5 żyłowe- zielono-żółta, niebieska, brązowa, czarna, szara

Powłoka wypełniająca

specjalna guma bezhalogenowa

Powłoka

specjalna bezhalogenowa, samogasnąca nierozprzestrzeniająca płomienia

kolor czarny

Temperatura pracy

od -40⁰C do +90⁰C

Minimalna temperatura podczas układania

-5⁰C

Maksymalna temperatura żyły przy zwarciu

+250⁰C

Napięcie znamionowe

0,6/1 kV

Promień gięcia

dla kabli jednożyłowych – 15 x średnica zewnętrzna kabla

dla kabli wielożyłowych – 12 x średnica zewnętrzna kabla

Zastosowanie

kable bezhalogenowe zasilające do instalacji w obiektach gdzie życie ludzkie lub dobra materialne muszą być chronione na wypadek pożaru, kable są przeznaczone do układania w pomieszczeniach suchych i wilgotnych, na tynku, wtynkowo i pod tynkiem, w ścianach murowanych i bezpośrednio w betonie, jedynie do układania na stałe, w przypadku instalacji na zewnątrz lub pod ziemia należy umieścić kable w kanałach kablowych lub rurach.

Reakcja na ogień

odporność na rozprzestrzenianie płomienia (ognioodporność): IEC 60332-1-2 , PN-EN 60332-1-2

emisja dymów podczas spalania: IEC 61034-2, PN-EN 61034-2 przepuszczalność światła ≥ 60% < 80%

emisja korozyjnych gazów podczas spalania: IEC 60754-2, PN-EN 60754-2, pH > 4,3, konduktywność < 2,5μs/mm

klasa reakcji na ogień (wg EN 50575)

kable jednożyłowe: B2ca-s1b,d1,a1

kable wielożyłowe:  B2ca-s1b,d0,a1

Pakowanie

bębny oraz inne formy zgodnie z życzeniem klienta





N2XH-O(J) 0,6/1 kV B2ca

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica

zewnętrzna kabla

(mm)

Orientacyjna masa kabla

(kg/km)

1 x 16 RE

8,3

191

1 x 25 RM

10,4

299

1 x 35 RM

11,5

397

1 x 50 RM

12,9

509

1 x 70 RM

14,5

711

1 x 95 RM

16,4

943

1 x 120 RM

17,9

1211

1 x 150 RM

20,2

1500

1 x 185 RM

22,2

1857

1 x 240 RM

24,9

2339

1 x 300 RM

27,3

2921

2 x 1,5 RE

8,3

108

3 x 1,5 RE

8,9

131

3 x 2,5 RE

9,7

169

3 x 4 RE

10,7

226

3 x 6 RE

11,8

299

3 x 10 RE

14,3

464

3 x 16 RE

16,8

687

4 x 1,5 RE

9,7

155

4 x 2,5 RE

10,5

203

4 x 4 RE

11,7

275

4 x 6 RE

12,9

367

4 x 10 RE

15,5

577

4 x 16 RE

18,3

852

4 x 25 RM

23,7

1379

4 x 35 RM

26,6

1836

4 x 50 RM

30,2

2388

5 x 1,5 RE

10,4

185

5 x 2,5 RE

11,4

243

5 x 4 RE

12,7

332

5 x 6 RE

14,0

446

5 x 10 RE

17,1

691

5 x 16 RE

19,9

1038

5 x 25 RM

26,1

1686

5 x 35 RM

29,1

2233

5 x 50 RM

33,3

2924
