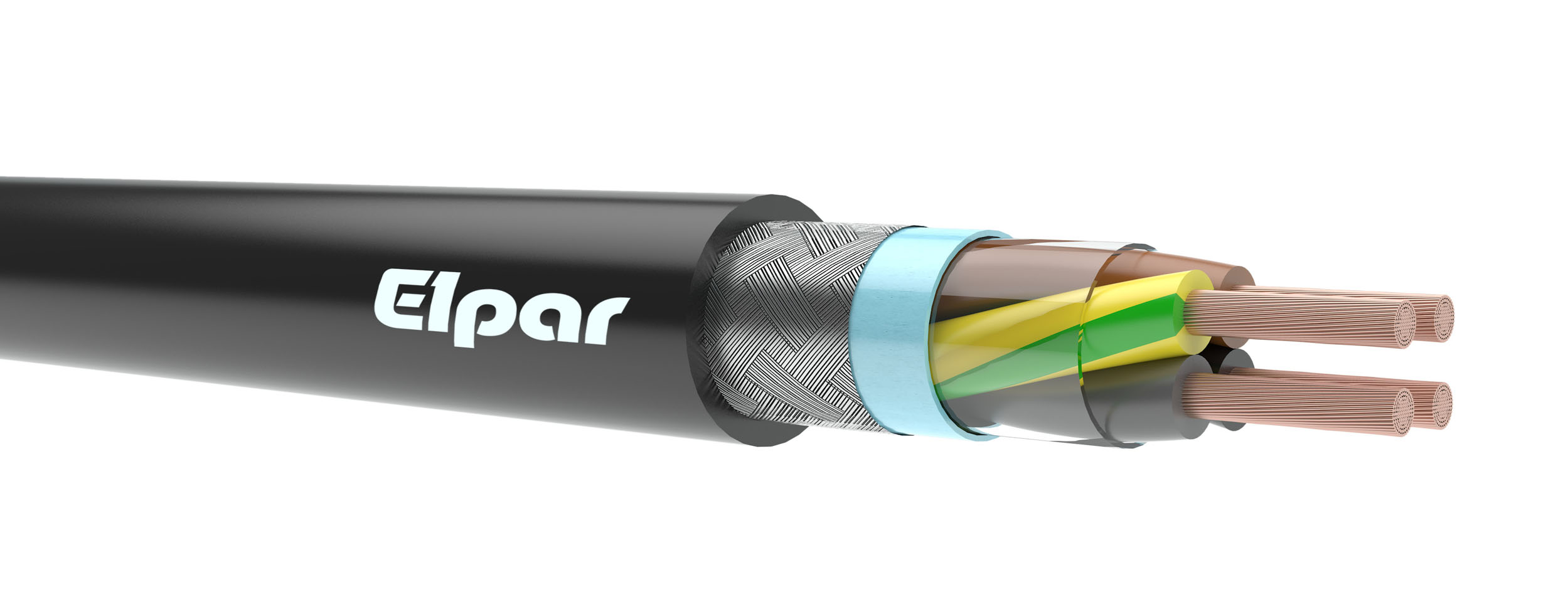

Kabel elektroenergetyczny z żyłami miedzianymi wielodrutowymi o izolacji polietylenowej, w ekranie wspólnym na ośrodku z taśmy z tworzywa pokrytej aluminium i oplotu z drutów miedzianych, w powłoce zewnętrznej polwinitowej wzmocnionej odpornej na działanie promieniowania z żyłą ochronną zielono-żółtą.
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 5, wg PN-EN 60228 |
|
Izolacja |
specjalna polietylenowa PE |
|
Kolory izolacji |
czarna, szara, brązowa, zielono-żółta |
|
Ośrodek |
żyły skręcone równolegle |
|
Ekran wspólny |
oplot z taśmy poliestrowej pokrytej warstwą aluminium i oplocie z drutów miedzianych ocynowanych |
|
Powłoka |
polwinitowa PVC uniepalniona, odporna na działanie promieniowania UV, kolor czarny |
|
Temperatura pracy |
dla instalacji stałych od -30°C do +70°C dla instalacji ruchomych od -5°C do +70°C |
|
Napięcie pracy |
0,6/1 kV |
|
Promień gięcia |
średnica do 20 mm - min promień gięcia 7,5 x średnica kabla średnica powyżej 20 mm - min promień gięcia 10 x średnica kabla |
|
Zastosowanie
|
kable elektroenergetyczny przeznaczone do zasilania silników w napędach z przekształtnikami częstotliwości, dzięki podwójnemu ekranowaniu spełniają wymagania odnośnie poziomów zaburzeń radioelektrycznych i elektromagnetycznych, kable mogą być układane bezpośrednio w ziemi |
|
Parametry techniczne |
pojemność: żyła/żyła =70 do 250 nF/km żyła/ekran = 110 do 410 nF/km max. temperatura żyły roboczej: 70°C |
|
Pakowanie |
krążki, bębny |
|
UV 2YSLCYK–J 0,6/1 kV | |||
|---|---|---|---|
|
Liczba i przekrój znamionowy żył (n x mm²) |
Przybliżona średnica zewnętrzna kabla (mm) |
Obciążalność prądowa pojedynczego kabla w powietrzu w temp 30°C (A) |
Przybliżona masa kabla (kg/km) |
|
4 G 1,5 |
12,4 |
18 |
232 |
|
4 G 2,5 |
13,4 |
26 |
303 |
|
4 G 4 |
14,8 |
34 |
486 |
|
4 G 6 |
16,1 |
44 |
645 |
|
4 G 10 |
18,9 |
61 |
865 |
|
4 G 16 |
21,6 |
82 |
1292 |
|
4 G 25 |
26,1 |
108 |
1864 |
|
4 G 35 |
30,0 |
135 |
2610 |
|
4 G 50 |
33,3 |
168 |
2953 |
|
4 G 70 |
38,5 |
207 |
3954 |
|
4 G 95 |
43,1 |
250 |
5300 |
|
4 G 120 |
46,8 |
292 |
6600 |
|
4 G 150 |
53,8 |
335 |
7040 |
|
4 G 185 |
60,1 |
385 |
8390 |
|
4 G 240 |
66,6 |
453 |
11292 |
