NA2XS(FL)2Y 6/10kV; 12/20kV; 18/30kV

NA2XS(FL)2Y 6/10kV; 12/20kV; 18/30kV

Karta produktu do pobrania

Pobierz

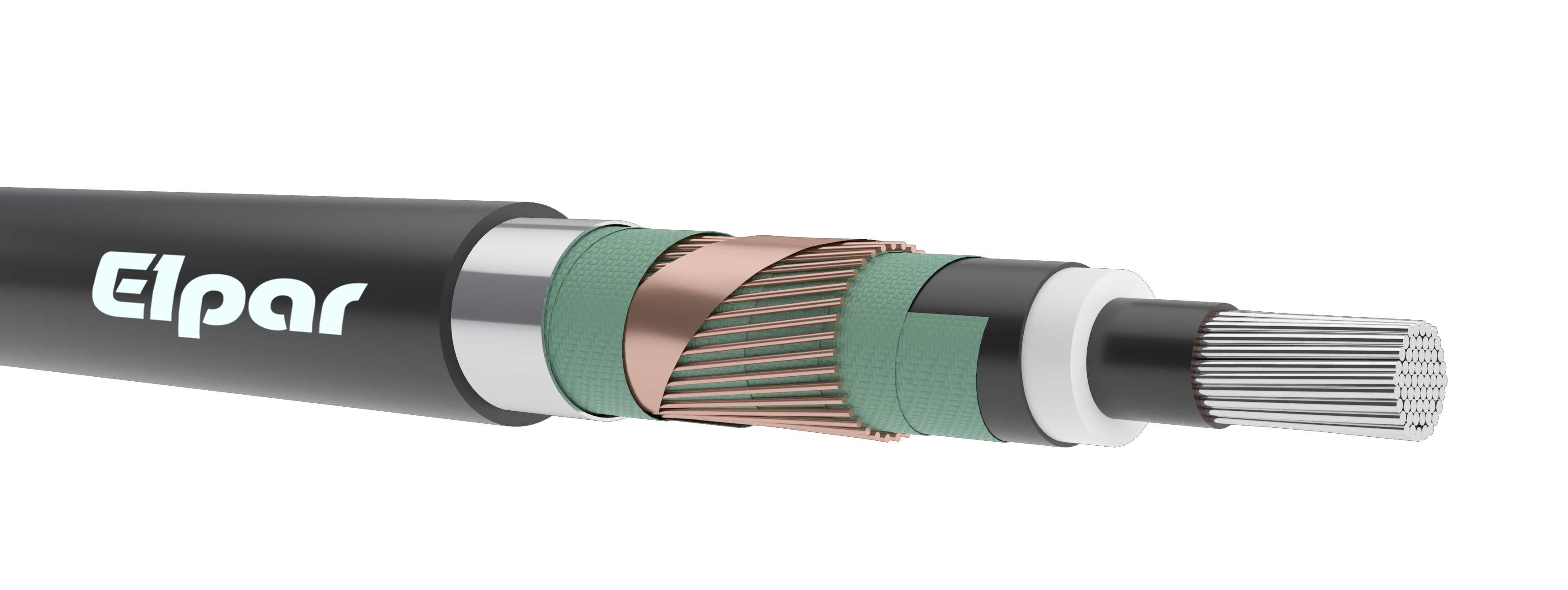

Kable elektroenergetyczne jednożyłowe z żyłą roboczą aluminiową o izolacji z polietylenu sieciowanego z żyłą powrotną miedzianą koncentryczną uszczelnioną wzdłużnie i promieniowo, z powłoką z polietylenu termoplastycznego.

BUDOWA:

Norma

DIN VDE 0276-620: 2024-12; HD 620 S3:2023 part 0, 1 and 10C

Żyła robocza

aluminiowa wielodrutowa, okrągła klasy 2

Ekran na żyle

polietylen półprzewodzący

Izolacja

polietylen usieciowany

Ekran na izolacji

polietylen półprzewodzący

Obwój ekranu

taśma półprzewodząca blokująca wodę

Żyła powrotna

druty miedziane, okrągłe + taśma miedziana spiralna

Obwój żyły powrotnej

taśma półprzewodząca blokująca wodę

Uszczelnienie promieniowe

taśma Al z kopolimerem PE ułożona wzdłużnie

Powłoka

polietylen

Napięcie probiercze

3,5U0/ 5 minut

Intensywność wyładowań niezupełnych

max 2pC/2U0

Maks. temp. żyły dla obciążenia długotrwałego

+90°C

Maks. temp. żyły roboczej przy zwarciu 5 sek.

+250°C

Najniższa dopuszczalna temp. układania kabli

-20°C

Maks. siła ciągnięcia za żyłę roboczą

30 x S (S = przekrój żyły Al w mm2) [N]

Minimalny promień gięcia

15 x D, D - średnica zewnętrzna kabla [mm]

Zastosowanie

 kable przeznaczone do przesyłu energii elektrycznej, do zastosowania w sieciach energetycznych SN o napięciu znamionowym nie przekraczającym U0/U = 6/10kV; 12/20kV; 18/30kV. Do układania bezpośrednio w gruncie, kanałach kablowych, przepustach i w powietrzu

Pakowanie

 bębny kablowe

Klasa reakcji na ogień wg normy EN 13501-6

 Eca



NA2XS(FL)2Y

6/10kV

Przekrój żyły roboczej

Przekrój żyły powrotnej

Grubość znamionowa

Przybliżona średnica zewnętrzna kabla

Orientacyjna masa kabla

Max rezystancja żyły roboczej w temp.

izolacji

powłoki

20˚C

90˚C

mm2

mm2

mm

mm

kg/km

Ω/km

Ω/km

50

16

3,4

2,5

26,5

716

0,641

0,825

70

16

3,4

2,5

27,9

803

0,443

0,570

95

16

3,4

2,5

29,7

913

0,320

0,412

120

16

3,4

2,5

30,8

1006

0,253

0,326

150

25

3,4

2,5

32,9

1220

0,206

0,265

185

25

3,4

2,5

34,3

1349

0,164

0,211

240

25

3,4

2,5

36,7

1552

0,125

0,161

300

25

3,4

2,5

38,7

1761

0,100

0,129

400

35

3,4

2,5

41,6

2181

0,0778

0,100

500

35

3,4

2,5

44,6

2521

0,0605

0,078

630

35

3,4

2,6

49,2

2982

0,0469

0,060

800

35

3,4

2,7

52,4

3529

0,0367

0,047

*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli.
